Těsnící ústenka s filtrem a výdechovým ventilem

Z důvodu nedostatku respirátorů jsme si navrhli vlastní těsnící ústenku, která je alternativou pro respirátory. Nejedná se ovšem o respirátor, jelikož nesplňuje potřebnou certifikaci, nicméně jsme se ji snažili sestrojit tak, aby byla účinnější než obyčejná rouška a aby nebyla jednorázová. Lze ji mimo jiné rozložit a znovu složit.

Zde sdílíme návod, jak ústenku vyrábíme a jak si ho případně můžete vyrobit i vy.

Pokud byste měli o ústenku zájem a není ve Vašich silách ji vyrobit, kontaktujte nás.

Ústenka je tvořena z masky z nepropustné tkaniny se zátěrem (batohovina), dílů z materiálu PETG (*update 22.3. nově také z materiálu ABS ), tištěných na 3d tiskárně, filtračního materiálu a výdechového ventilu.

Ústenku používáte na vlastní nebezpečí. Není certifikovaná a nebyla provedena žádná odborná studie na zjištění její účinnosti. Před použitím doporučujeme konzultaci s odborníkem. Využíváním této věci nevznikají pro výrobce žádné právní následky. Před použitím doporučujeme ústenku sterilizovat alespoň dezinfekčním prostředkem na plochy.

Potřebný materiál pro výrobu:

tenká guma nebo jiný elastický materiál či provázek na zavěšení – cca 620 mm (může se lišit v závislosti na přužnosti gumy)

2 dobře ohebné drátky max. 70 mm na těsnění okolo nosu. My používáme cínový drát

Kuchyňská utěrka, či jiný pórovitý materiál na těsnění okolo nosu 35×75 mm

Kus neprodyšné látky – batohovina se zátěrem (nebo kočárkovina apod. ) minimálně 250 x 180 mm. Látku řežeme laserem, který zataví konce a nejsou zde otřepy.

Filtr – je potřeba vytisknout na 3d tiskárně. Dovnitř filtru je potřeba vložit filtrační materiál, např: Vatový tampon, filtr z vysavače, látka ze 100% bavly, kuchyňská utěrka. Možné je jednotlivé položky kombinovat.

Volitelné: Výdechový ventil – 3d tisk

Volitelné: 2x Tenká gumová bužírka 20 mm, 2x pružný tenký gumový kroužek o průměru 54 mm (lze použít také pryž – například ze škrtidla v autolékárničce)

Příslušenství a nástroje:

3D tiskárna + materiál PETG, nůžky nebo CNC laser, kleštičky na drát, šicí sada, páječka (volitelné), kovové pravítko (volitelné).

Šablony ke stažení

Šablona maska – tisk (aktualizováno 21.3.2020)

Šablona – výstelka nosu – tisk

STL soubory (pro 3d tisk)

Filtr + ventil + fixace gumiček (aktualizováno 22.3.2020)ústenku

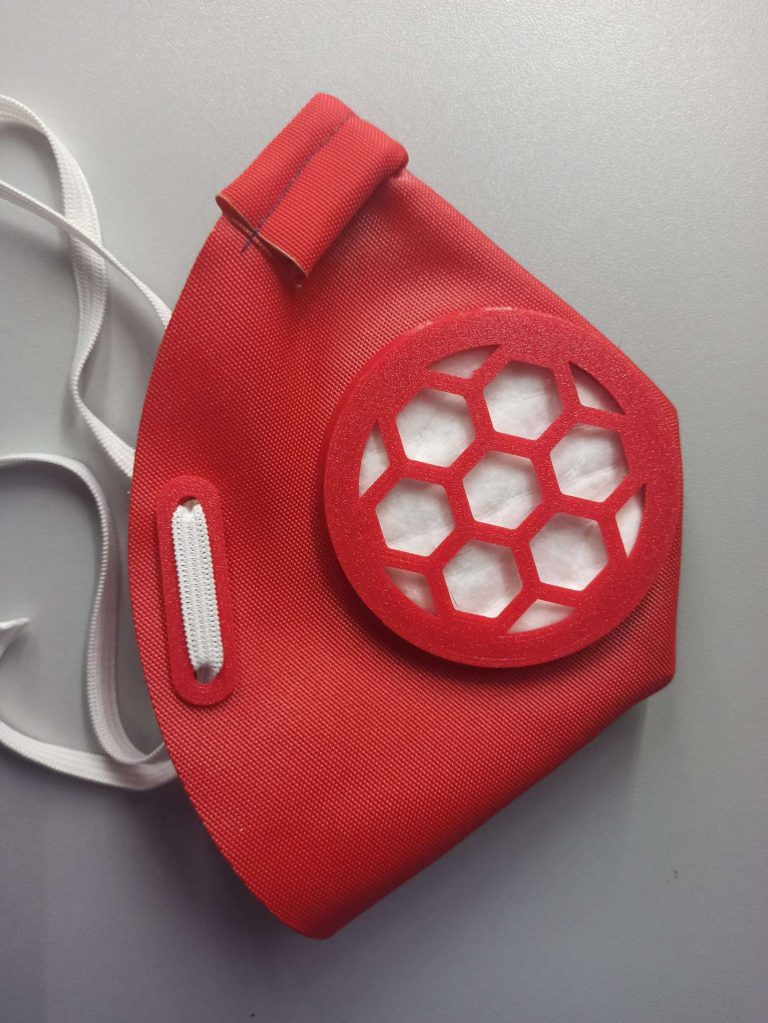

Hotová ústenka – starý model bez výdechového ventilu a s obráceným těsněním nosu (které se ukázalo jako špatné, těsnění musí být vně)

rozložená ústenka – starý model bez výdechového ventilu

Návod na výrobu respirátoru

Seznam všech věcí

1. Výroba masky

Kuchyňská utěrka se ohne v půlce a prošije se poblíž ohybu. Mezera by měla být taková, aby vzniklým tunelem šel prostrčit drátek.

Do tunelu se vloží drátek

Prošitá utěrka s vloženým drátkem. Drátek slouží jako těsnění ústenky na nosu

Utěrku vložíme na látku dle obrázku. Pokud je látka se zátěrem, utěrku umístíme na stranu se zátěrem

Ohyb složíme podle obrázku

Prošijeme

Ohneme masku dle obrázku

Ohnutá maska, připravená k sešití. Utěrka s drátkem jsou na vnitřní straně

Prošijeme dle obrázku

(Volitelné) Následně můžeme ještě např. pomocí páječky spojit šev, čímž docílíme lepší izololace

Obrátíme naruby. Tím jsme dokončili masku. Nyní se vrhneme na filtrační jednotku a (volitelné) výdechový ventil

2. Filtrační jednotka

Filtrační jednotka – připravíme si těsnění a spodní část filtru/ventilu dle obrázku

Prošijeme, nejlépe elastickou nití. V plastové části jsou dvě dírky, které použijeme k šití.

Vložíme do masky dle obrázku. Důležité je, aby závity byly viditelné a násada byla těsně na masce

Umístíme filtrační materiál. Na obrázku je vatový tampon.

Opatrně našroubujeme krytku, aby pevně držela na masce. Tím jsme dokončili filtrační jednotku.

3. Výdechový ventil (volitelné)

Výdechový ventil slouží k lepšímu vydechování vzduchu, aby se nemuselo dýchat přes filtrační jednotku, která poté vlhne a ztrácí svoji účinnost. Výdechový ventil lze modifikovat na druhou filtrační jednotku. Pokud je žádoucí místo ventilu druhá filtrační jednotku, zopakuje se postup viz výše.

Volitelné – Výdechový ventil – připravíme si tesnění a spodní část ventilu/filtru dle obrázku. *Update 22.3.2020 – nově jako těsnění se osvědčilo škrtidlo z autolékárničky (není na obrázku)

Prošijeme, nejlépe elastickou nití

Vložíme do masky dle obrázku. Důležité je, aby závity byly viditelné a násada byla těsně na masce

Vložený ventil v masce

Opatrně našroubujeme krytku, aby pevně držela na masce. Tím jsme dokončili výdechový ventil.

4. Navléknutí gumičky a finalizace

Gumičku vložíme dle obrázku do fixátoru

Nasadíme z jedné strany na masku. Stejný postup zopakujeme i z druhé strany.

Druhá strana masky

V případě že maska netěsní u nosu, vsuneme druhý drátek dle obrázku.

Hotová těsnící ústenka s filtrem a výdechovým ventilem

Údržba respirátoru

Po sundání ústenky je nutné odšroubovat filtrační část a vyndat filtrační materiál. Filtry v ústence je nutné pravidelně měnit. Bavlněné tampony se musí vždy vyhodit a vyměnit novými.

Sterilizace

1. Dezinfekce teplem: horkou párou nebo v mikrovlnce (dle výkonu 3-5 minut; je třeba napřed navlhčit vodou například rozprašovačem; je nutné mít pod dohledem, aby nedošlo ke vzplanutí), varem – pouze v případě, že se nejedná o ústenku s plastovými díly z PETG (červené)
2. Dezinfekce UV zářením: Kdo má UV lampu, popř. takzvané horské sluníčko, může osvítit z každé strany tři minuty
3. Chemická dezinfekce: Použít dezinfekční prostředek na plochy (nejlépe ve spreji), nechat oschnout. Dezinfekce v roztoku SAVO – voda v poměru 1:10, následně propláchnout vodou a nechat uschnout.

Filtrační materiál

Doporučujeme jako základ použít vatový tampon na odchytávání kapének, dále lze použít filtr HEPA 13, či jiný (např. sáček do vysavače), mikroutěrka, bavlna, aktivní uhlí, nanovlákno apod.

Inspirace na filtr: https://www.researchgate.net/figure/Filtration-Efficiency-and-Pressure-Drop-Across-Materials-Tested-with-Aerosols-of-Bacillus_tbl1_258525804?fbclid=IwAR20GsiqiWQjkcErsMAl7ayJtFUasZdGpLC3l728vrtyzP4OJd6PiAYD1Kk
